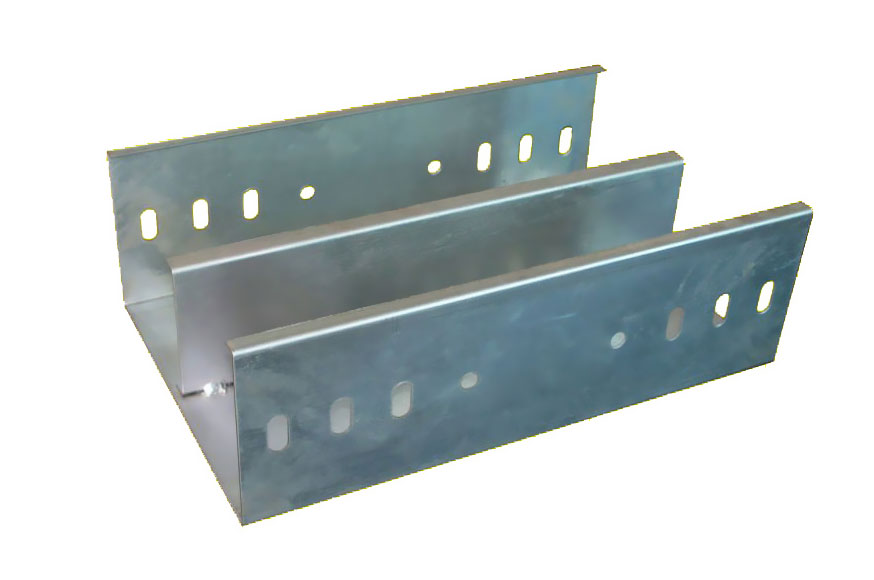

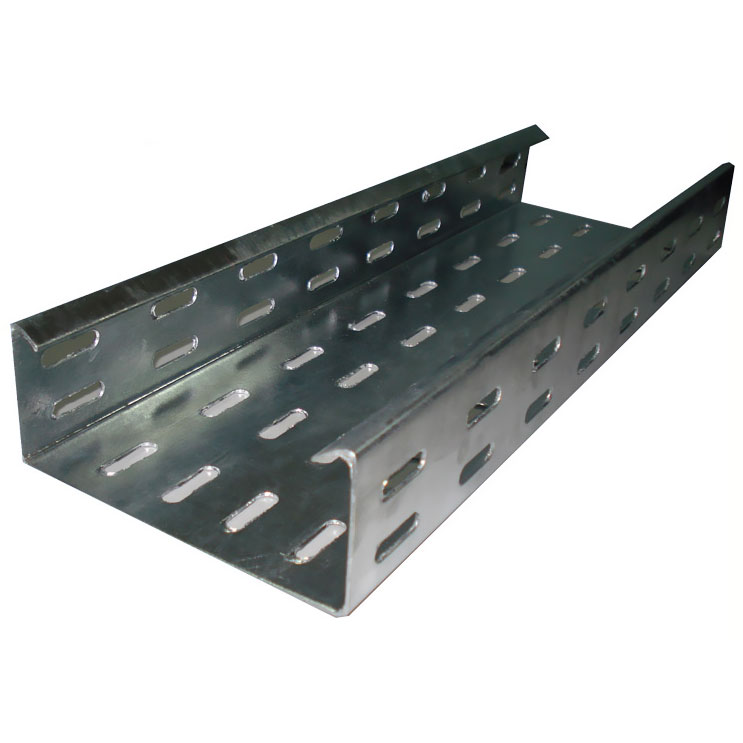

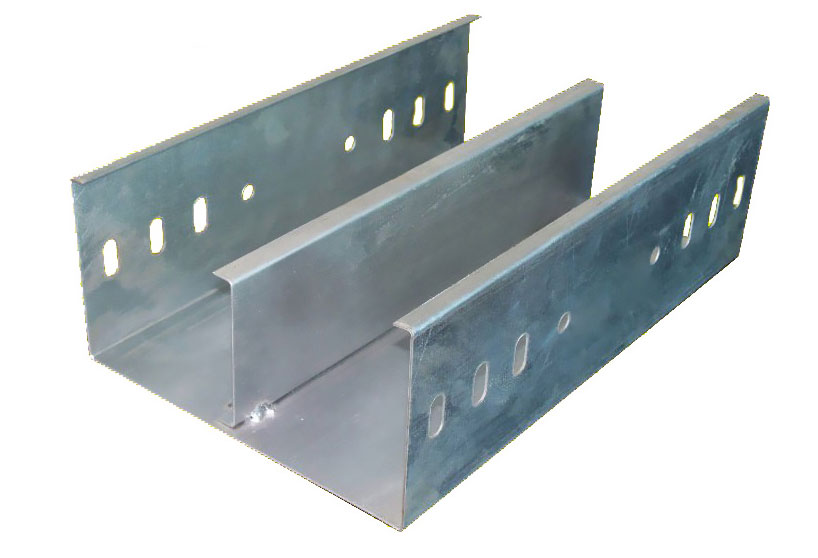

電纜槽式橋架
- 產品品牌
- 產品型號
閔彬電纜槽式橋架規格表
|
型號 |
規格1(mm)
|
規格2(mm) |
重量 |
|
1 |
47*22 |
50*25 |
7.95 |
|
2 |
97*47 |
100*50 |
13.13 |
|
3 |
147*72 |
150*75 |
18.67 |
|
4 |
196*96 |
200*100 |
28.34 |
|
5 |
246*121 |
250*125 |
38.00 |
|
6 |
296*146 |
300*150 |
15.00 |
|
7 |
396*196 |
400*200 |
68.80 |
|
8 |
496*196 |
500*200 |
75*47 |
|
9 |
596*195 |
600*200 |
85.20 |
|
10 |
795*196 |
800*200 |
105.50 |

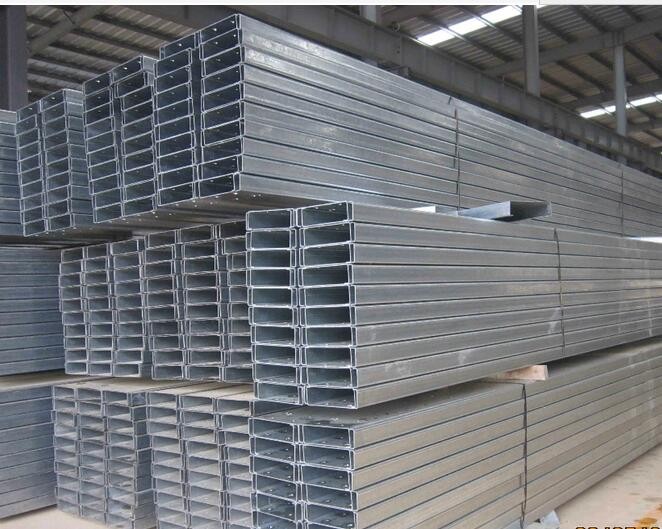

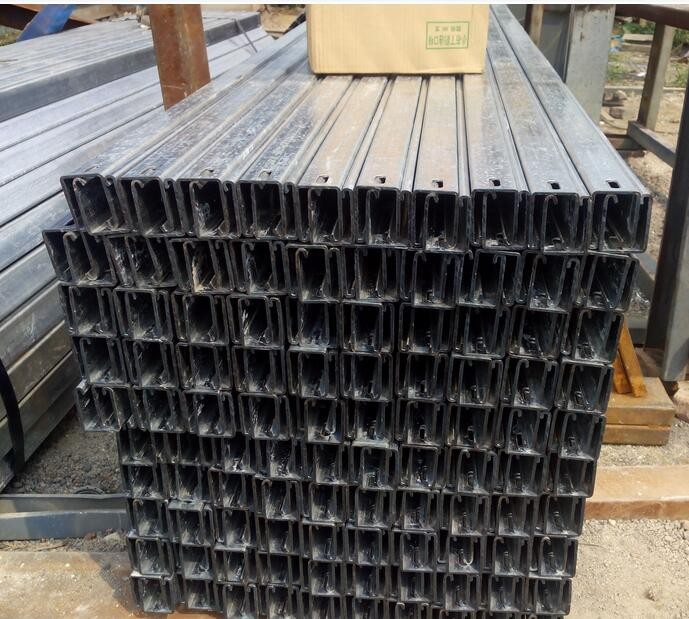

倉庫

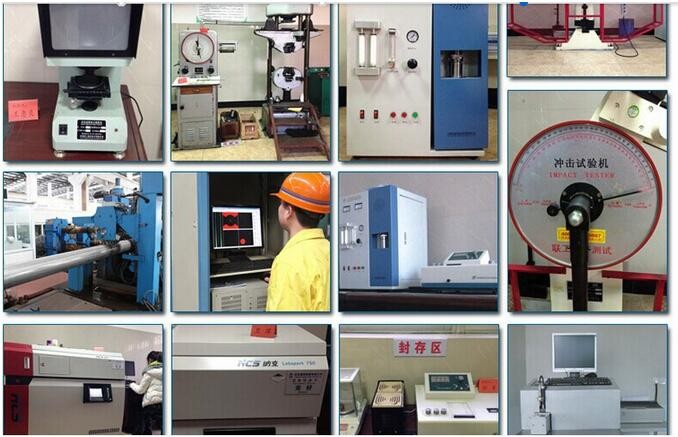

橋架實驗室

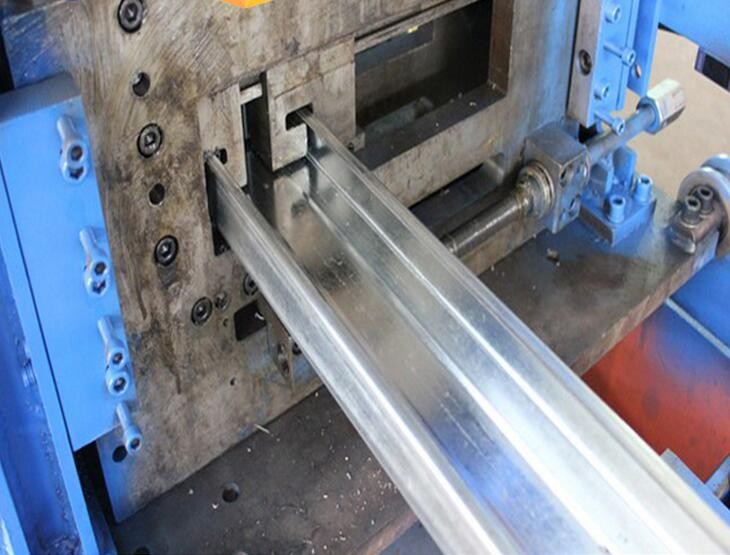

工廠
一周內快速交貨
可免費提供少量樣品

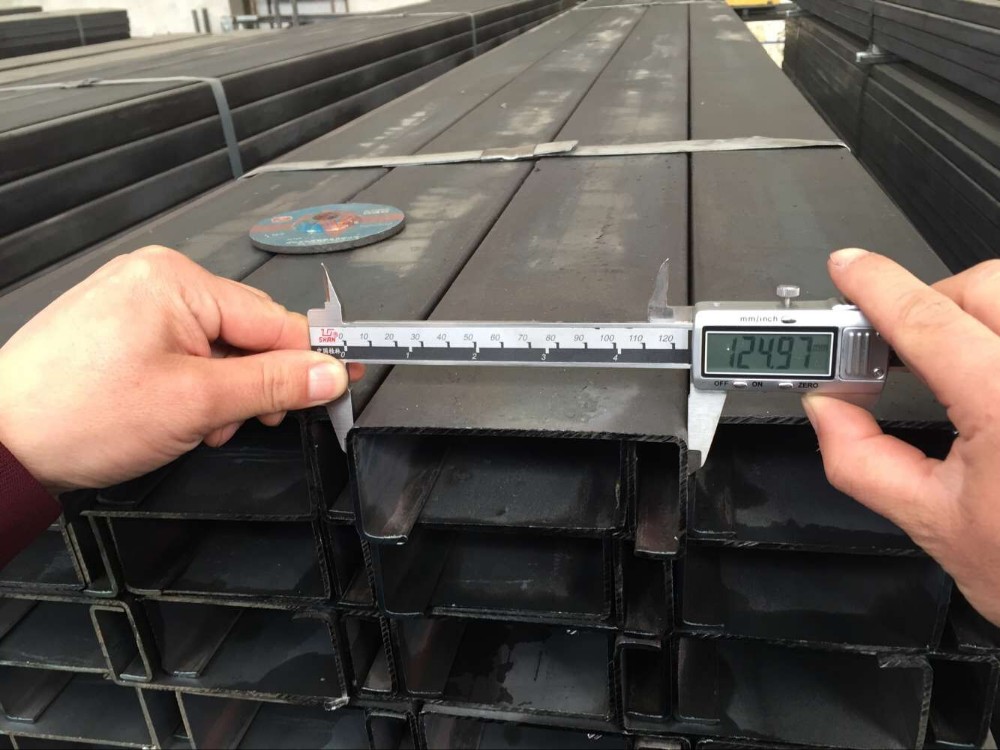

裝貨前，我們將測試橋架的尺寸和質量
1、鋼帶捆綁
2.防水箱裝貨
3.由木架包裹
電纜槽式橋架安裝步驟：
安裝前準備工作
電纜橋架的型號和規格在施工圖中已經確定，其敷設線路在施工圖中只是示意性的，對于線路的準確長度、三通、四通等一般不作表示。這就要經過復測，確定各部分的準確長度，配件數量、支吊架的制作尺寸，經過復測后提出備料計劃。
定型支架安裝
定型支架由主柱和托臂兩部分組成，主柱采用鋼膨脹螺栓固定在梁或頂板上，托臂掛固在立柱上面。立柱由角鋼加工而成，上面有成排的長方形孔，可以調整托壁的標高。
托臂的長度與橋架的寬度相等。托臂選用立柱上安裝。
橋架的撐要求
橋架水平敷設時，支撐間距一般為1.5--3m，垂直敷設時固定在建筑物構體上的間距宜小于2m。
金屬線槽敷設時，在下列情況下設置支架或吊架：線槽接頭處；間距3m；離開線槽兩端口0.5m處；轉彎處。
塑料線槽底固定點間距一般為1m。
溝槽和格形線槽必須溝通。
溝槽蓋板可開啟，并與地面齊平，蓋板和插座出口處應采取防水措施。
溝槽的寬度宜小于600 mm。
