不管是作為橋架生產商，還是橋架的經銷商，知道各種類型橋架的造價成本是非常必要的，作為工程師要提高在各種復雜安裝環境下，制作橋架的能力。

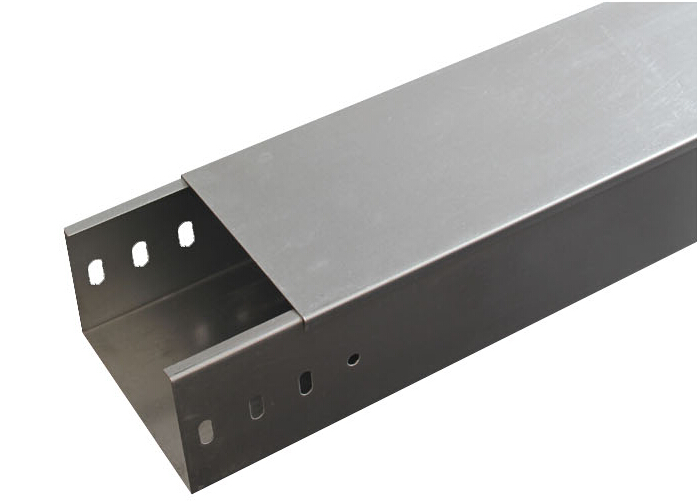

槽式電纜橋架

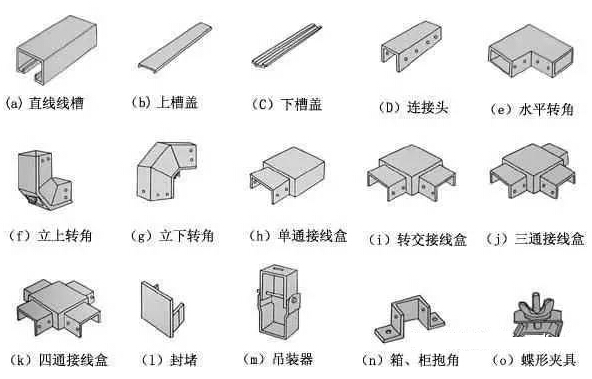

        電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成上海格全橋架可以獨立架設。

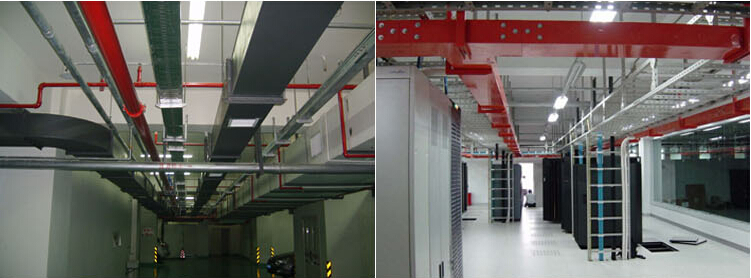

電纜橋架應用場景

        電纜橋架可以附設在各種建(構)筑物和管廊支架上,體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或屬于腐蝕區,則材質必須具有防腐、耐潮氣、附著力好, 耐沖擊強度高的物性特點。

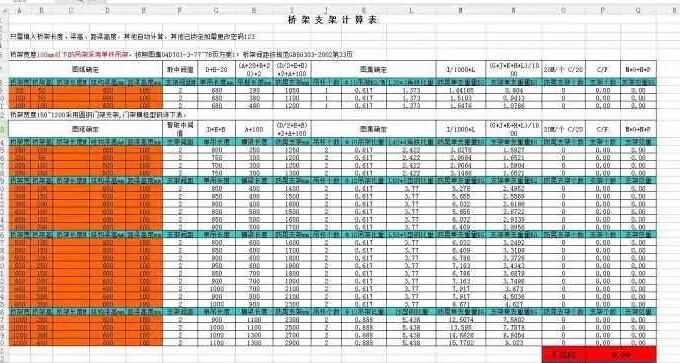

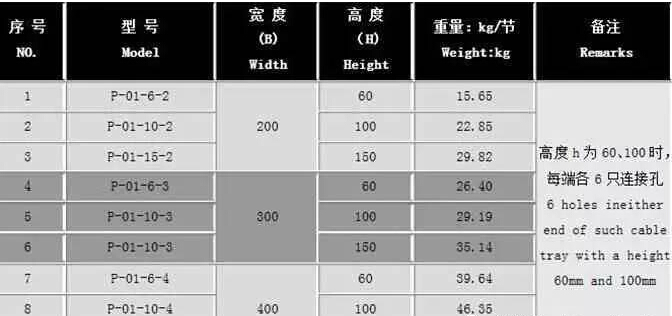

 1、 電纜橋架的載荷G總的計算： G總=n1q1+n2q2+n3q3+…… 式中:q1、q2、q3、……為各電纜每單位長的重量kg/m n1、n2、n3、……為相應電纜的根數 G應小于 電纜橋架的允許載荷（參照載荷曲線圖表） 當 電纜橋架 在室外或帶 護罩時，還應計入水載和風載等因素。





 2、 電纜橋架寬度b的計算：


（1） 電力電纜  b=n1+d1+k1+n2d2+k2+n3d3+k3+…… 式中:d1、d2、d3……為各電纜直徑 n1、n2、n3……為相應電纜直徑的根數  k1、k2、k3……為電纜間距（K值最小不應小于d/4）

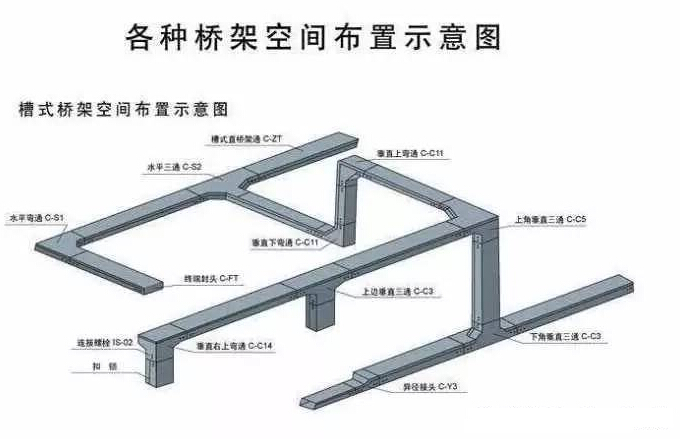

各種橋架空間布置示意圖

（2）控制電纜 橋架的寬度b的計算：（一般 電纜橋架的填充率取40%左右）


 3、電纜的總載面積：S=S0/40 d=S/H=S0/40h





4、需要的托架橫載面積：So=n1 式中：h為 電纜橋架 凈高   以YJV-4X150+70電纜為例，直徑50mm，截面積1600mm2 如果要敷設10根這種電纜， 按照截面積來算的話： 1 0X1600=16000mm2 16000/40%=40000mm2 那 選用，400X100（400x100=40000mm2）橋架即可。







不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：

(1)1kV以上和1kV及以下的電纜；
(2) 同一路徑向一級負荷供電的雙回路電纜；
(3) 應急照明和其他照明的電纜；
(4)電力，控制和電信電纜。

若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。

(1)電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。

(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

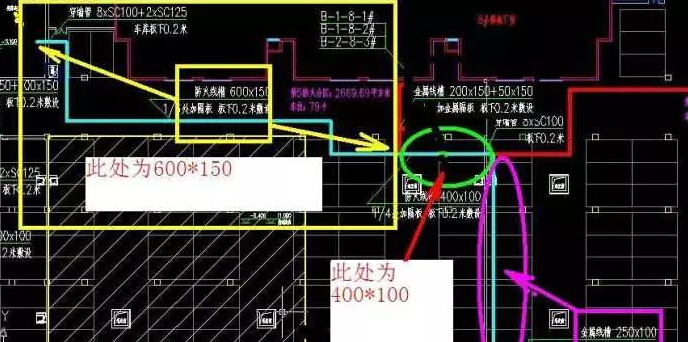

(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪 制橋架敷設軸側圖,則對材料統計將更精確。

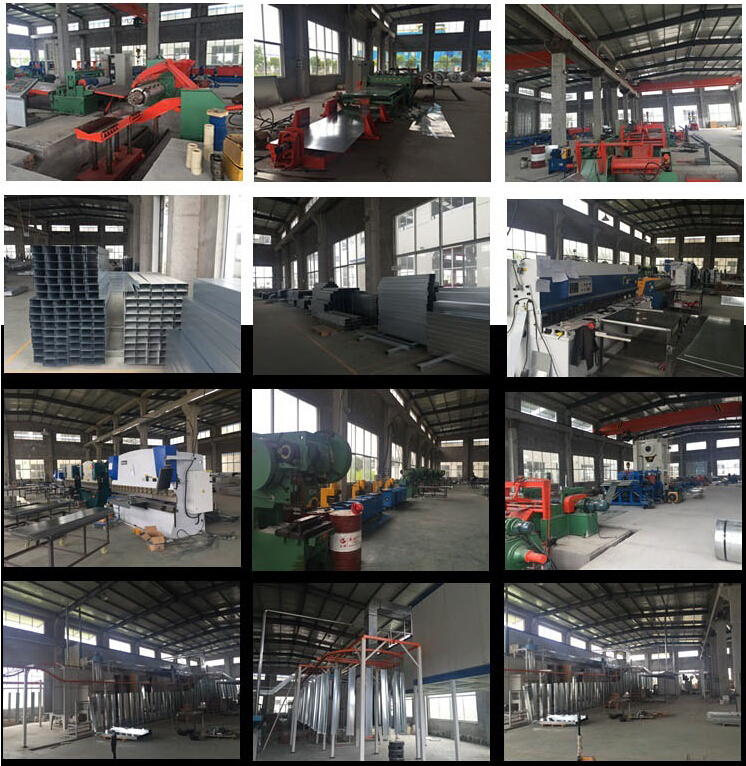

橋架生產車間

直線段：

注明全長、橋架層數、標高、型號及規格。

拐彎點和分支點：

注明所用轉彎接板的型號及規格。

升降段：

注明標高變化,也可用局部大樣圖或剖面圖表示。
