橋架價格計算公式：

（周長+20）*密度0.00785*厚度*價格 / 1000 = 每米橋架價格。

例如：槽式橋架200*100*1.0。周長：400，厚度1.0，價格4200元/噸
即：（400+20）*0.00785*1.0*4200/1000=13.85元/米。

 槽式橋架彎頭制作公式

1、制作45+45度的平90度彎： 取橋架高度乘以0.4所得值W、 在需要處畫出中線后往兩邊分別量出W成三角型、然后剪線進行切割，彎曲。

2、制作45+45度的立90度彎： 取橋架寬度乘以0.4所得值W、 在需要處畫出中線后往兩邊分別量出W成三角型、然后剪線進行切割，彎曲即成。

3、兩個45度鴨脖彎：制作時取角相反、測量?jī)蓚�(gè)支梁的高度，用高乘以1。41的值就是斜邊； 斜邊就是在直橋架上兩角點的距離。（要注意尺子的一邊在45度角的頂端、尺子的另一端在45度三角形底邊靠所量的角點）。

 橋架任意彎的計算公式

x=h×tg1/2α
x下料口尺寸

h橋架梆高（或橋架寬）

α橋架與其平面爬坡之間的夾角，即下料口等腰三角形底邊所對應的角。

一年有四季，氣溫有冷暖，電纜橋架也會出現熱脹冷縮的現象。室外溫差大，南京橋架受溫度影響自然較大，假如環境最高溫度為40℃,最低溫度為-20℃,則電纜橋架的最大收縮量公式如下：

Δt=11.2 ×10-6×60deg(度)×1000mm

根據上式可計算出：

溫差60℃時 ,Δι =0.672mm/m

溫差50℃時, Δι =0.560mm/m

溫差40℃時, Δι =0.448mm/m

在工程設計是，直線段電纜橋架應考慮伸縮接頭,伸縮接頭的間距定為：

溫差40℃時為50m;

溫差為50℃時為40m;

溫差為60℃時為40m;

已知底板b = 200，∠R固定為135°。求外邦“L”必先求出“l(fā)”的尺寸。

第一步：先算出∠a的度數。根據圓角360°算出∠r =

360°-135°-180°2

第二步：根據正切值算出

 tan22.5° “a”=l/200=0.414

l = 0.414×200得出 l = 81.83；

第三部： 那么外邦L = 150+81.8 = 231.8

已知坡長b=350，坡高a=250，求外邦“L”必先求出“l(fā)”的尺寸。

第一步：根據勾股定律得出c邊長430. （勾股定律；直角邊a的平方＋直角邊b的平方=斜邊c的平方）

第二步：根據正切值算角度的公式算出∠A=35.5°

第三步：根據平角和180°算出∠B=72.25°

第四步：已知幫高H = 100，根據正切值算出l=32

tan72.25=100/l

3.123=100/l

l=32

第五步：那么L = 150+32 = 182

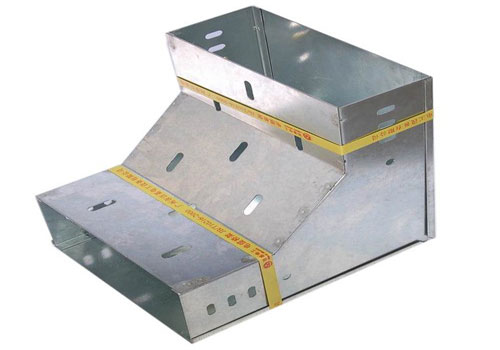

橋架現場制作彎頭時,需要水平轉直角時,不能直接做成直角,這樣在放電纜時很不好放,大家知道電纜不能那么好轉直角的,它轉直角也是圓弧形的,所以,要把橋架制作成兩個45度來形成90度直角,以便方便擺放線纜。

四邊形AB'C'D'與四邊形ABCD是完全重合的，它是以A為軸心彎轉成45度而成。

角AD'K等于22.5度，線段a=a'=d=d'。

線段AK(a')=L*tan22.5度，四邊形EF'G'H'也是這樣彎轉而成的。

AD和EH為切割線，D以A為軸心彎轉移到D'處，H以E為軸心與轉移到H'處，線段C'D'垂直于線段G'H'。

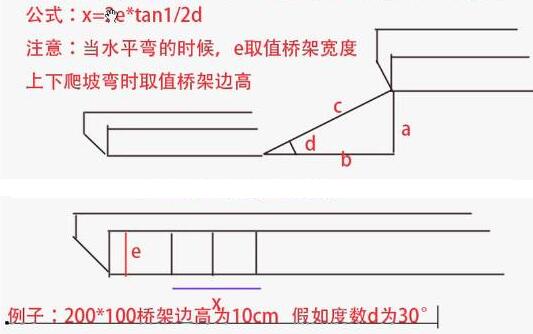

 知道度數，算出下料尺寸的公式

e為邊高 x為下料尺寸 d為度數

公式：x=2e*tanl/2d

注意：當水平彎的時候，e取值橋架寬度上下爬坡時取值橋架邊高

舉例：200*100橋架邊高為10cm，加入度數d為30°

x=2e*tanl/2d=2x10*tan15=2*10*0.2679=5.358

x=2e*tan15=e*2*0.2679=0.5358e

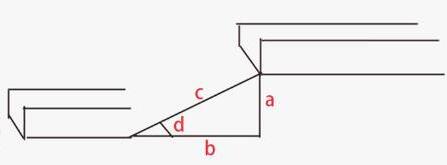

根據現場量出a和b的尺寸算出角度d，再算出下料尺寸

公式為：d=arctan a/b（arc tan是正反切）

舉例：a=3 b=4 d=arctan a/b=arctan 3/4=0.75

tan顯示為0.75位35°

那么計算下料尺寸公式為：x=2e*tanl/2d
