電纜橋架常見標準，電纜橋架型號字母命名規(guī)范
2016/3/1 18:05:43點擊：

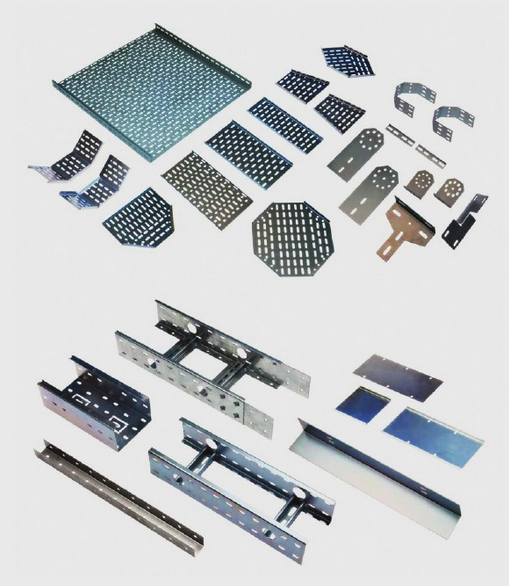

槽式（全封閉式）電纜橋架常見標準有：
Current specifications of channel-style cable tray(fully closed-end):
250×250 150×250 150×300 100×250 150×200
梯級式電纜橋架常見標準有：
100×200 150×200 100×600 150×600
100×800 150×800 100×500 150×500
100×300 150×300 100×400 150×400
電纜橋架標準表明方法:
XQJ---方式－－種類－－標準
XQJ表明匯線橋架系列
方式表明構造方式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式）
種類表明種類種類序號（用阿拉伯數字加英語字母表明）
標準表明標準或標準序號（用阿拉伯數字表明）
電纜橋架尺度挑選與核算:
電纜橋架的載荷G總的核算 G總=n1q1+n2+q2+n3q3+......
式中：q1、q2、q3......為各電纜每單位長的分量（kg/m）
n1、n2、n3......為相應的電纜根數 G應小于電纜橋架的答應載荷（參照載荷曲線圖表）
當電纜橋架在室外或帶護罩時，還應計入水載和風載等要素。
電纜橋架寬d度的核算：1、電力電纜
b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
式中：d1、d2、d3......為各電纜直徑；n1、n2、n3......為相應電纜直徑的根數；
k1、k2、k3......為電纜距離（K值最小不該小于d/4）
控制電纜橋架的寬度b的核算：（通常電纜橋架的填充率取40％左右）
電纜的總載面積：S0=n1π(d1/2)2+n2π(d2/2)2+...
需求的托架橫載面積：S=S0/40％ Ｓ＝S/h＝S0/40％h
